便携式接触角检测仪 ST-2 多领域运用分析指南

  • 发布日期:2025-10-23      浏览次数:3
    • image.png

      一、指南概述

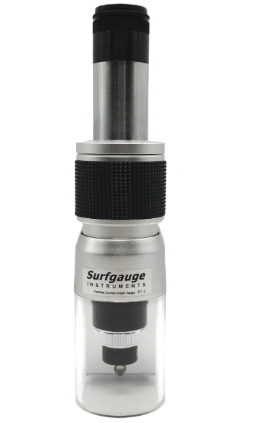

      便携式接触角检测仪 ST-2 作为日本 surfgauge 品牌的核心产品,凭借其轻量化设计(仅 420g 含电池)、灵活的环境适应性和可靠的测量精度,已广泛应用于材料研究、工业质量控制、清洁度评价及表面改性评估等多个领域。本指南旨在结合不同应用场景的核心需求,提供标准化的操作流程、数据解读方法及注意事项,帮助用户充分发挥设备优势,获取精准有效的测量数据。

      二、核心应用领域详细分析流程

      (一)材料研究领域

      1. 适用场景

      主要用于新型材料表面润湿性分析、表面能计算及特殊功能材料(如超疏水材料、碳基电极材料)的性能评估,为材料配方优化和功能升级提供数据支撑。

      2. 标准化操作流程

      • 样品准备:选取代表性样品区域,确保表面无明显污染物(可通过无水乙醇擦拭并自然风干);对于多孔或粗糙材料,需提前明确表面处理标准(如砂纸打磨至 Ra 0.1-2.5μm)。

      • 测试参数设定:采用超纯水(电阻率 18.2 MΩ・cm)作为标准探针液体,液滴体积控制在 1-5μL;环境温度保持在 25±1℃,湿度 50%±5%,减少外界因素对测量的影响。

      • 测量实施:针对平面样品,直接垂直对准测量区域滴液;对于曲面或不规则样品,调整仪器至与样品表面法线对齐,每个测试点重复测量 5 次,剔除异常值后取平均值。

      • 数据补充:若需计算表面能,可搭配二碘甲等辅助探针液体,采用 OWRK 方法进行综合分析。

      3. 数据解读与判定标准

      • 标准硅片验证:正常情况下测得水接触角应为 78.5±1.2°,与台式高精度仪器差值应小于 ±2°,确保设备精度达标。

      • 超疏水材料评估:接触角>150° 为合格,需注意该区间因光学畸变,误差可能扩大至 ±3.5°,建议结合多次测量数据综合判断。

      • 表面均匀性判断:同一样品不同点位测量标准差应小于 2°,若超过则需排查是否存在表面化学异质性或污染问题。

      4. 注意事项

      • 测量前需通过 Wilhelmy 法验证探针液体表面张力(水的 γ 应在 72±1.5mN/m),避免液体纯度影响数据准确性。

      • 对于碳材料等特殊样品,建议搭配图像导出功能(选配附件)进行软件后处理,提升数据精度。

      (二)工业质量控制领域

      1. 适用场景

      涵盖汽车制造、卫浴陶瓷、电子设备等行业,重点用于产品表面涂层质量检测、生产过程抽检及成品出厂检验,保障批量生产的一致性。

      2. 分行业操作规范

      • 汽车制造行业
        • 测试对象:曲面车身金属漆板、塑料零部件表面。

        • 操作要点:在喷涂车间现场测量时,利用仪器防雾目镜和自动调节刻度照明功能,快速完成点位定位;针对半径≥15cm 的曲面,倾斜仪器对齐法线,从开箱到完成 10 个点位测量控制在 8 分钟内。

        • 判定标准:同一批次产品接触角差值应小于 ±1.8°,偏离预设标准(通常 80±5°)时需及时调整喷涂工艺。

      • 卫浴陶瓷行业
        • 测试对象:陶瓷釉面成品及半成品。

        • 操作要点:选取产品关键使用区域(如台面、内壁)进行多点测量,无需切割样品,直接现场抽检。

        • 判定标准:接触角通常应小于 30° 以保证易清洁性,通过数据反馈优化烧结温度和釉料配方,可有效提升良品率。

      • 电子设备行业
        • 测试对象:手机盖板玻璃、半导体晶圆表面。

        • 操作要点:严格控制环境洁净度,测量前用等离子清洗样品表面(Ra<10nm),避免指纹、油污等污染物干扰。

        • 判定标准:盖板玻璃贴合前接触角需小于 25°,晶圆表面接触角应小于 20°,确保后续加工工艺的兼容性。

      3. 效率提升技巧

      • 利用单节 AA 电池的长续航优势(连续 200 + 次测量),适合生产线移动抽检,低温环境(-10℃)下需提前准备备用电池。

      • 制定简化版操作流程,确保新员工经 3 分钟培训即可独立完成测量,满足批量生产的快速检测需求。

      (三)清洁度评价领域

      1. 适用场景

      主要用于精密电子元件(晶圆、硬盘)、光学仪器(镜头、窗玻璃)及医用器械的表面清洁度评估,判断是否存在污染物残留,指导清洁工艺优化。

      2. 标准化评估流程

      • 样品预处理:按照 ISO 19403-2 标准,将样品置于恒温恒湿环境(23±1℃,50±5% RH)平衡 30 分钟。

      • 测量实施:采用静态接触角测量法,使用超纯水作为探针液体,在样品表面均匀选取 5 个测量点,记录每个点的接触角数值。

      • 动态验证:必要时测量前进角与后退角,计算接触角滞后值,洁净表面的滞后值应小于 10°。

      3. 洁净度判定标准

      接触角 θ洁净度等级处理建议
      θ < 30°洁净(无有机污染)可进入下一工序
      30° < θ < 60°轻微污染局部清洁后复检
      θ > 60°严重污染全面清洗并重新检测

      4. 特殊案例处理

      • 当接触角出现异常波动时,需区分是污染物残留还是表面化学多样性:通过 0.1μL 超小液滴测试,若标准差 > 2° 且表面张力合格,则判定为化学异质性,无需过度清洗。

      (四)表面改性评估领域

      1. 适用场景

      用于评估等离子处理、UV 照射、电晕放电等表面改性技术的效果,验证改性工艺对材料表面润湿性的改善程度,确定最佳工艺参数。

      2. 标准化评估流程

      • 基线建立:测量改性前样品的接触角和表面能,作为对比基准。

      • 改性后测试:在相同环境条件和测量参数下,对改性后的样品进行同步测量,每个工艺参数组至少测试 3 个平行样品。

      • 效果判定:计算接触角变化率(Δθ=(改性后 - 改性前)/ 改性前 ×100%),通常要求 Δθ≤-30%(即接触角显著降低),同时表面能提升至目标范围(如聚合物材料≥40mN/m)。

      3. 典型应用案例

      • 医用导管亲水涂层改性:改性后接触角需从原始的 70° 以上降至 30° 以下,接触角滞后值小于 8°,确保临床使用中的生物相容性和润滑性。

      • 塑料薄膜电晕处理:处理后接触角应稳定在 35° 以下,且不同批次测量标准差小于 1.5°,保证后续印刷、复合工艺的附着力。

      4. 注意事项

      • 改性后的样品需在 2 小时内完成测量,避免表面状态随时间自然恢复。

      • 对于 UV 处理等可能产生表面梯度变化的工艺,需采用多角度旋转测量法(0°、90°、180°),全面评估改性均匀性。

      三、通用操作与维护建议

      (一)基础操作规范

      1. 仪器使用前无需复杂校准,开箱后即可快速启动,新手需掌握滴液、观测、读数的单手操作流程。

      2. 测量时确保液滴与样品表面垂直接触,避免因角度偏差导致的系统误差。

      3. 手动记录数据时,需同步标注测量时间、环境条件及样品信息,便于后续追溯。

      (二)日常维护要点

      1. 保持目镜和光学镜片清洁,使用专用镜头布擦拭,避免刮伤或残留污渍。

      2. 长期不使用时,取出电池并置于干燥环境存放,防止仪器受潮损坏。

      3. 定期用标准硅片进行精度验证,若误差超过 ±2°,需联系厂家进行专业校准。

      (三)常见问题排查

      1. 数据重复性差:检查样品表面是否清洁、探针液体是否变质,或是否存在环境温度剧烈波动。

      2. 曲面测量误差大:加装磁吸式微型水平仪(选配),优化法线对齐精度。

      3. 低温环境续航下降:提前将电池预热至室温再装入仪器,可有效减少续航损失。

      四、总结

      便携式接触角检测仪 ST-2 的核心优势在于将专业测量能力与便携性相结合,打破了传统台式设备的场景限制。无论是实验室的精准研究、生产线的快速抽检,还是户外的现场检测,用户均可通过本指南的标准化流程,结合具体应用场景的特点,获取可靠的测量数据。通过科学的操作规范和数据解读方法,能够充分发挥设备在材料研发、质量控制等领域的支撑作用,助力提升研发效率和产品品质。
