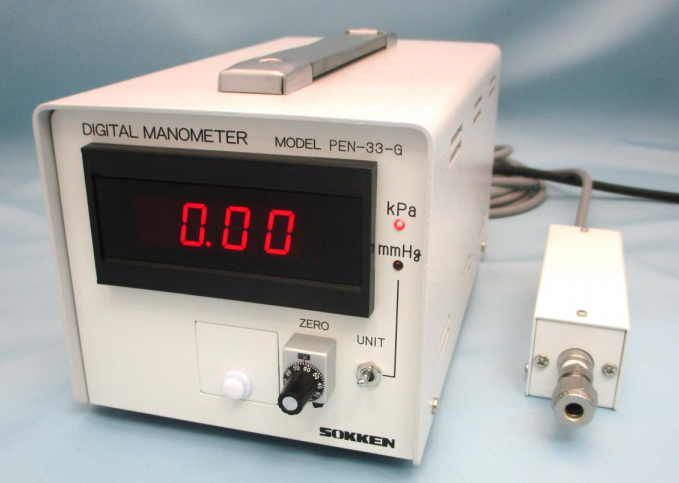

SOKKEN PEN-33 数字压力计选型手册：从测量类型到工况适配

发布日期：2026-01-17      浏览次数：4

日本 SOKKEN 经济型数字压力计 PEN - 33 型选型，核心是先定测量类型与对象流体，再匹配量程、精度、传感器安装方式，最后补充功能与环境适配，以下是完整选型步骤与要点。

---

一、核心选型步骤

1. 确定测量类型（必选，决定型号后缀）

   测量类型	后缀	适用场景	备注
   表压（G）	PEN - 33 - G	以大气压为基准测容器 / 管道内压力，如液压系统、气瓶压力	常用类型
   差压（D）	PEN - 33 - D	测两点压力差，如通风系统风压、过滤器前后压差	仅适用于气体测量
   绝压（A）	PEN - 33 - A	以真空为基准测压力，如密闭容器真空度、气象气压监测	不受大气压波动影响
   复合压力（C）	PEN - 33 - C	可测正压与负压，如泵吸入口真空、炉膛正负压力切换场景	覆盖表压与真空测量需求

2. 匹配测量对象与量程（关键，防过载保精度）

• 对象流体：气体 / 液体通用（差压型仅气体），需确认流体腐蚀性，选择对应兼容材质接头。

• 量程选择原则：正常工作压力落在量程的 30% - 70%，预留 1.5 - 2 倍过载余量。例如系统压力常为 0-1MPa，可选 0-2MPa 量程；微压场景（如 0-5kPa）可选对应小量程型号，避免大材小用导致精度浪费。

• 可选量程：0-2kPa、0-5kPa…0-50kPa、0-100kPa…0-500kPa、0-1MPa…0-70MPa 等，覆盖微压到高压全范围。

3. 确认精度与响应需求（适配场景）

• 精度：PEN - 33 标准精度为 ±0.3% FS，温度特性 ±0.02% FS/℃，年稳定性 ±0.5% FS，满足常规工业检测、设备调试等经济型应用，高精度实验室计量可考虑 SOKKEN 更高系列。

• 响应速度：标准响应 t0-63%=1ms，可应对一般动态压力监测，如液压系统压力波动、气动元件响应测试；若测高频脉动压力，可搭配脉动平均滤波器选件。

4. 选择传感器安装方式（适配工况）

• 内置传感器：一体设计，安装便捷，适合常温、常规环境，成本更低。

• 外置传感器：适合高温（传感器远离热源）、狭小空间安装，或需频繁拆卸校准的场景，可优化频率响应与液体气泡去除效果。

5. 补充功能与接口（按需选件）

• 输出接口：标准 0-10V 模拟输出，可对接 PLC、数据采集器；如需 RS485 通讯，可选择通讯模块选件。

• 附加功能：单位转换（kPa、MPa、bar 等）、零点校准、数据保持等，根据现场读数与记录需求选配。

• 供电与尺寸：AC100V±10% 供电，尺寸 W130×H120×D230mm，需确认安装空间与供电条件适配。

6. 适配使用环境（保障稳定性）

• 温度范围：-10℃ - 50℃，超出需加温控或防护措施；湿度≤85% RH，避免凝露。

• 振动环境：工业现场需加防震支架，防止传感器损坏影响精度。

---

二、选型示例

某汽车零部件厂需测液压管路压力（正常 0-1.2MPa，液体介质，常温，需接入 PLC 监控），选型如下：

1. 测量类型：表压（G）→ 型号基础为 PEN - 33 - G。

2. 量程：0-2MPa（1.2MPa 落在 30% - 70% 区间，预留过载余量）。

3. 安装方式：内置传感器（常温常规工况）。

4. 功能：0-10V 模拟输出（对接 PLC），配单位转换功能。

5. 最终型号：PEN - 33 - G - 2MPa（内置传感器 + 0-10V 输出 + 单位转换）。

---

三、选型注意事项

1. 差压型不可用于液体测量，避免液体残留导致传感器损坏。

2. 选型前确认流体是否有腐蚀性，必要时更换特殊材质接头。

3. 若涉及高压（如 35MPa、70MPa），需额外确认管路与接头耐压等级匹配。
