在半导体制造这样一个以纳米为计量单位的微观世界里，设备的水平度已不再是“可有可无"的参考指标，而是直接决定芯片良率与性能的关键命脉。光刻机的晶圆台、蚀刻机的反应腔室、化学机械抛光的承载平台——这些动辄数千万元的精密设备，都必须建立在绝1对水平的基础之上。任何微米级的倾斜偏差，都可能导致电路图案畸变、刻蚀深度不均，最终让昂贵的晶圆沦为废品。

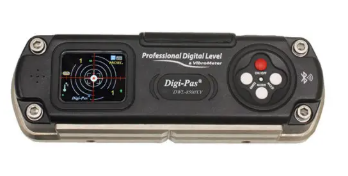

正是在这样严苛的产业背景下，KOD DWL-8500XY双轴超精密水平仪应运而生。它以1角秒的极1致精度、双轴同步的创新设计和内置测振的多维功能，化身半导体生产线的“水平卫士"，默默守护着每一片晶圆的诞生。
DWL-8500XY的核心竞争力，首先源于其对精度的绝1对掌控。该设备的分辨率高达1角秒，相当于在1米长度上仅能检测出5微米的偏差——这已远超肉眼和人手的感觉极限。在0至1080角秒的核心测量区间内，其精度严格控制在±1角秒，重复性同样达到1角秒，确保每一次测量的数据都稳定可靠。
这一惊人精度的背后，是先1进的MEMS（微电子机械系统）电子传感器技术。与传统气泡水平仪依赖人工视觉判断不同，MEMS技术将微型传感器、机械元件和电子电路集成于单个微系统中，大幅提升了仪器的灵敏度与响应速度，同时消除了机械运动部件带来的磨损与误差。
传统单轴水平仪的测量方式，本质上是“摸着石头过河"——操作人员需要反复测量X轴、调整、再测Y轴、再调整，不仅耗时费力，还容易引入累积误差。DWL-8500XY彻1底改变了这一局面：它支持X/Y轴双轴同时测量与显示，配合彩色TFT液晶屏上的数字及图形化界面，工程师可以一眼掌握整个平面的水平状态，直观判断调整方向，大幅减少操作迭代次数。在大型光刻机的安装调试中，这一特性可将维护时间缩短40%，显著提升设备稼动率。
半导体制造对振动极其敏感——即使是2-75Hz的低频微振动，也可能干扰光刻机的成像精度或导致镀膜厚度不均。DWL-8500XY的一大技术创新，便是将测振仪功能集成于一身。它能够实时监测设备运行或环境中的低频振动，并以图形和数据形式在屏幕上动态显示。一旦振动超标，可立即发出预警，帮助工程师及时排查振源，确保晶圆加工始终处于稳定环境之中。
DWL-8500XY不仅是一台测量仪器，更是一个智能化的数据终端。它同时支持USB 2.0和蓝牙（最长30米）连接，可将测量数据实时传输至PC、平板等终端。配套的专业版PC同步软件更提供了强大的后处理能力：不仅可以进行远程数据记录和分析，还能生成3D表面几何轮廓图，对被测表面的平面度进行可视化呈现。这一功能对于半导体设备的质量追溯、调试报告和长期稳定性监测，具有不可替代的价值。
在辐射环境、高真空腔室或狭小空间等特殊工况下，蓝牙远程测量功能更实现了单人安全操作，彻1底改变了传统需要多人配合的作业模式。
半导体工厂的环境复杂多变，温度波动、电磁干扰都可能影响测量精度。DWL-8500XY的工作温度范围覆盖-20℃至60℃，并经过精心的温度补偿设计，确保在不同环境条件下始终保持测量稳定性。其三点接触式底座设计，保证了在不同测量表面上都能实现稳定接触，有效防止“晃动"干扰，进一步提高测量结果的可靠性。
在半导体制造的实战场景中，DWL-8500XY的价值得到了充分验证。
光刻机晶圆台调平是芯片制造中最关键的环节之一。DWL-8500XY能够快速将工作台倾斜调整至≤0.001°，确保极紫外光刻的成像质量，为7nm以下制程提供基础保障。在刻蚀设备的反应腔室调平中，其高精度测量确保等离子体均匀分布，避免因腔室倾斜导致的刻蚀速率不均，提升晶圆内均匀性。
更令人印象深刻的是实际效益的量化呈现。据某国际芯片制造企业的应用案例，在引入DWL-8500XY用于ASML光刻机的定期水平检测与校准后，相关设备的维护时间缩短了40%，而因水平问题导致的晶圆报废率下降了近60%。这一数据有力证明：精度的提升，直接转化为成本的降低和良率的提高。
DWL-8500XY的意义，远不止于一台高精度水平仪。它代表了测量工具从“被动指示"向“主动赋能"的跃迁——通过将水平测量、振动监测、数据分析和远程控制集于一身，它已成长为贯穿半导体制造全链条的智能化解决方案。
在芯片制程不断逼近物理极限的今天，每一个角秒的追求，都是对良率和性能的坚持。KOD DWL-8500XY，正是这样一位默默守护在晶圆生产线上的“水平卫士"，以极1致精度，支撑着人类微观工程的无限可能。
