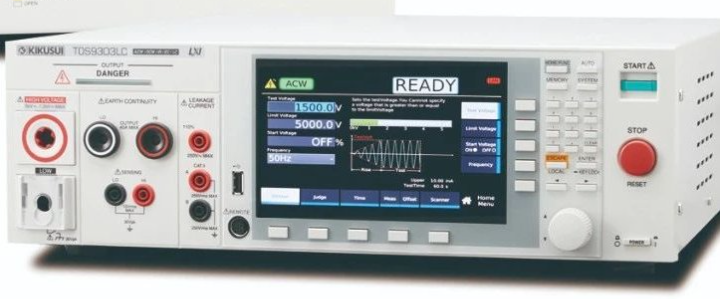

在电子电气制造业，产品的安全性与可靠性是立足之本。其中，电气绝缘性能（Insulation Resistance, IR） 和 耐压强度（Withstand Voltage Strength, HIPOT） 是衡量产品安全性的两大核心指标，直接关系到用户的人身安全和设备的正常运行。日本菊水（KIKUSUI）的TOS9301耐压/绝缘电阻一体化测试仪，为企业提供了一套高效、精准且可靠的综合性测试解决方案。本文将从测试方案与应用领域两个维度，对TOS9301进行深度解析。
TOS9301将两大测试功能集成于一台仪器，其测试方案严谨而高效。
1. 耐压强度测试（HIPOT Test） - 模拟过压冲击
测试目的：检验产品绝缘系统在瞬间远高于工作电压的情况下，是否能承受而不发生击穿（Breakdown） 或产生过量漏电流（Leakage Current）。这是一种破坏性压力测试，用于验证设计的余量和生产的质量。
TOS9301实施方案：
交流耐压 (ACW)：输出最高 5 kV AC，容量 100 VA。AC测试能更好地模拟真实世界的过压情况（如雷击浪涌），对容性负载更严格。
直流耐压 (DCW)：输出最高 6 kV DC。DC测试的电流较小，适用于电容较大的被测物，且测试后无需放电，测试速度更快。
关键设置：设定测试电压、漏电流上限值和测试时间。仪器会实时监测漏电流，若超过上限或发生击穿，立即判定失败并报警。
2. 绝缘电阻测试（IR Test） - 评估绝缘材料的质量
测试目的：在施加一个较低的高压直流电时，测量绝缘材料的电阻值。它用于评估绝缘材料的质量、洁净度、吸湿性和老化程度。这是一种非破坏性测试，常用于生产线的全检。
TOS9301实施方案：
提供 50 V 至 1050 V 的可调测试电压。
测量范围宽达 0.1 MΩ 至 20 GΩ，既能检测严重绝缘失效，也能精确评估高性能绝缘材料。
关键设置：设定测试电压和绝缘电阻下限值。测量值高于下限为合格，反之为不合格。
3. 一体化高效测试方案
TOS9301的优势在于其序列（List）功能。用户可预先编辑一个测试程序，例如：
步骤1：进行交流耐压测试（AC 3.0 kV, 漏电流<2mA, 持续60秒）。
步骤2：自动切换至绝缘电阻测试（DC 500 V, 电阻>100 MΩ, 持续30秒）。
仪器可自动按顺序执行，并给出一个综合的“PASS"或“FAIL"判定。这极大地简化了操作流程，提高了生产效率，特别适合在线检测。
TOS9301的测试方案广泛应用于所有涉及电力供应和电气绝缘的行业，是满足IEC、UL、CSA、JIS等国际安全标准认证的工具。
1. 家用电器与电工器材
被测产品：电冰箱、洗衣机、空调、微波炉、电水壶、电源开关、插座等。
测试要点：测试带电部件与可触及金属外壳之间的绝缘强度和绝缘电阻，防止用户触电。TOS9301的ARC（电弧）检测功能能有效发现潜在绝缘缺陷。
2. 信息技术与办公设备 (ITE)
被测产品：电脑服务器电源、显示器、打印机、充电器、适配器。
测试要点：主要测试初级电路（高压侧）与次级电路（低压侧）之间的隔离强度，以及电路与外壳间的绝缘。确保在故障情况下，危险电压不会传到用户端。
3. 汽车电子与新能源汽车
被测产品：车载充电机（OBC）、电机控制器、动力电池包、线束、高压连接器。
测试要点：新能源汽车涉及高达数百伏的直流高压系统，对绝缘要求高。TOS9301的高达6kV的DCW测试和精确的IR测试是验证其安全性的关键环节。
4. 医疗电子设备
被测产品：病人监护仪、超声设备、治疗仪等。
测试要点：医疗设备直接接触患者，安全标准最为严格（如IEC 60601-1）。要求不仅测试绝缘强度，还对漏电流有极其苛刻的限制。TOS9301的高精度漏电流测量能力全满足此类要求。
5. 电子元器件与材料
被测产品：变压器、电容器、PCB线路板、绝缘材料、电缆线。
测试要点：作为上游原材料和元件，其绝缘性能直接影响终端产品的质量。TOS9301用于来料检验（IQC）和生产过程中的质量抽检。
效率提升：二合一设计+序列功能，将两次测试整合为一次完成，节省时间与人力。
安全可靠：接触检查、电弧探测、自动放电等多重安全设计，保护操作员、被测设备和仪器自身。
数据可追溯：Handler接口和RS-232C接口便于连接电脑和条码枪，实现数据自动记录、存储与分析，满足质量追溯体系要求。
性能：菊水品牌在电源技术方面的深厚积累，确保了输出电压的稳定性和测量数据的准确性，使测试结果可信。
菊水TOS9301不仅仅是一台测试仪器，更是一套完整的电气安全质量保障方案。它通过科学严谨的耐压与绝缘电阻测试，深入到家用电器的日常、信息技术的核心、汽车电子的前沿、医疗设备的精密以及元器件的源头，为千行百业的产品构筑起一道坚实的安全防线。投资TOS9301，即是投资于产品的可靠性、品牌的声誉和最终用户的安全。
