静电卡盘是半导体制造中光刻、蚀刻、CVD等关键工艺设备的核心部件,其性能直接关系到晶圆加工的良率。厚度是其关键参数之一,HKT-Master0.01AA在此领域的应用具价值。
重要性:
热管理效率: 静电卡盘的厚度均匀性直接影响其背面的冷却管路与晶圆背面的热传导效率。厚度不均会导致晶圆表面产生热斑(Hot Spot)或热应力,影响刻蚀或沉积的均匀性。
平面度与真空气密性: 卡盘本身的厚度与它的平面度(Flatness)密切相关。微小的厚度差异可能表明存在磨损或变形,会影响其吸附晶圆的平整度和真空密封性。
介电层性能: 静电卡盘表面的介电层(如陶瓷涂层)的厚度必须精确控制,这直接关系到静电吸附力的强度和均匀性。
挑战:
材料多样: 通常由陶瓷(如AlN, Al₂O₃)、复合材料或聚合物制成,表面可能不平整或具有微孔。
精度要求高: 厚度偏差通常在微米(μm)甚至亚微米级,需要超高分辨率的测量设备。
避免损伤: 卡盘表面非常精密且昂贵,测量仪器必须是非破坏性的或接触压力极低,以避免产生划痕。
您提供的产品特性契合了上述挑战:
超高分辨率(0.01μm)满足苛刻精度要求:
能够精确测量静电卡盘基体厚度、陶瓷涂层的厚度以及因长期使用造成的均匀性磨损。对于监测卡盘随使用时间产生的厚度变化(通常为几微米),该仪器提供了足够的分辨率来追踪其退化趋势,实现预测性维护。
恒定的超低测量压力(0.14N)避免损伤:
这是该仪器在此应用中的决定性优势。0.14N(约14克力)的极低压力足以确保测头与脆硬的陶瓷或敏感的聚合物表面稳定接触,同时极大程度上避免了因测量操作对精密卡盘表面造成划伤或压痕,保证了被测件的安全。
R30碳化物球形测头提供耐用性与稳定性:
高硬度耐磨: 碳化物测头极其耐磨,即使长期测量粗糙的陶瓷表面,也能保持自身的形状和精度,寿命长,维护成本低。
球形设计: 球面接触确保了与可能不全平坦的卡盘表面实现点接触,测量结果反映的是真实厚度,而非因测头不平带来的平均效应,数据更真实可靠。
人性化设计与防差错操作保证测量一致性:
操作员可以舒适地进行多次重复测量。“保持测量头向下恒定" 的设计彻消除了因手持角度不同带来的压力偏差,确保在卡盘不同位置(中心、边缘)测量的数据具有高度可比性,从而准确评估卡盘的整体厚度均匀性。
可选数据输出功能便于质量追溯与分析:
建立卡盘生命周期档案。
判断卡盘是否需要维修或更换。
向供应商提供精确数据,作为验收或索赔的依据。
可以将测量数据导出至电脑,生成厚度分布图、趋势图和分析报告。这对于半导体设备工程师来说至关重要,可用于:
入库检验(Incoming Inspection): 对新采购的静电卡盘进行厚度与均匀性验收。
定期预防性维护(Preventive Maintenance): 在工艺设备(如刻蚀机、CVD)定期保养时,将卡盘拆下进行厚度测量,监控其磨损状态。
故障排查(Troubleshooting): 当工艺出现均匀性问题时,测量卡盘厚度以排除其是否为潜在原因。
修复后验证(Recertification after Repair): 对表面重新研磨或涂层修复后的卡盘进行测量,确保其厚度和均匀性恢复至规格范围内。

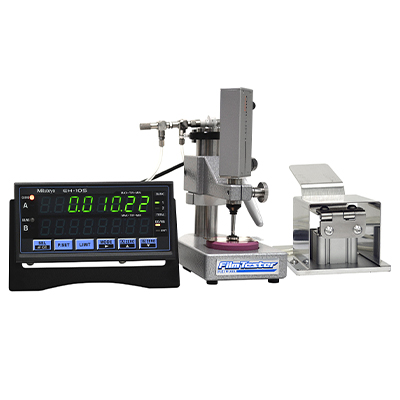

HKT-Master0.01AA超薄膜测厚仪凭借其无损检测、超高精度和稳定性,为静电卡盘的厚度检测提供了一种高效、可靠且安全的解决方案。
它不再是简单的尺寸测量工具,而是半导体设备预测性维护和质量控制体系中的重要一环,能够帮助Fab厂监控关键耗件的状态,提前发现潜在问题,最终为保障工艺稳定性、提高产品良率、降低总体拥有成本(TCO)做出贡献。
