日本maysun电极材料用在线测厚仪TM-A系列产品介绍

发布日期：2026-01-30      浏览次数：6

PW-2 非接触桌面厚度计

即使是接触式测量无法测量的电极材料涂布部与箔材部的交界处也能进行测量。

将设置好的样品通过上下安装的光传感器进行测量 由于采用了伺服电机作为移动方式，因此可在精确的位置进行测量

在LIB等电极制造现场采集的片材，可进行离线精确测量

最小测量间距为0.1mm，可详细测量间歇涂布箔材的涂布区域与非涂布区域

4种测量间距（0.1/0.2/0.5/1.0mm）

非接触式测量，不会压坏样品

重复精度R 0.5μm

以直方图显示分布

将测定结果保存为CSV格式

解决因个人差异导致的测量偏差

支持6种语言

仕様

■演示机：笔记本电脑和控制盘分开放置

测定精度	最小分辨率：0.25μm（在恒温环境下，测量间距1.0mm时测定）
最1大板材厚度	500μm
最小测量间距	0.1mm
最1大测量速度	100毫米/秒（测量间距1.0毫米时）
片长/宽度	约500mm / 约50mm

※由于温度变化会导致测量结果出现偏差，请在恒温环境下使用。

装置構成

●測定装置本体…外形：奥行535mm×横巾320mm×高さ253mm　重量：30㎏

●制御盤 …外形：奥行400mm×横巾500mm×高さ640mm 　重量：20㎏

●笔记本电脑…＜附件＞·材料切割垫　·材料裁切模具 50×650mm　·材料粘贴治具

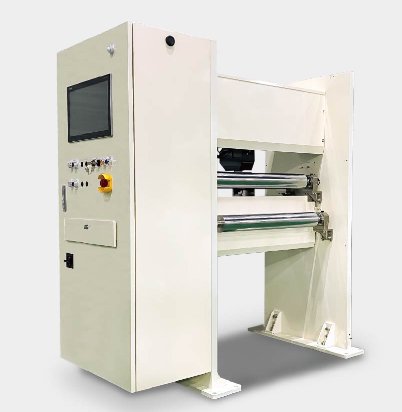

适合电极材料测定！将至今积累的测定技术应用于空中测定！

传感器头

具有共聚焦传感器和独特的校正功能。

加减速时可测定

固定测定可能

无备份辊

不要空气切割辊

无需夹持材料即可进行测量。

排除环境变化的影响

通过有系统控制将环境影响降至最1低。

仕様

■演示机

测量厚度	约500微米
网速	150米/分钟
测量网宽	700毫米　※测试机
分解能	0.25微米
测定环境温度范围	20〜30℃
传感器头扫描速度	6m/min
